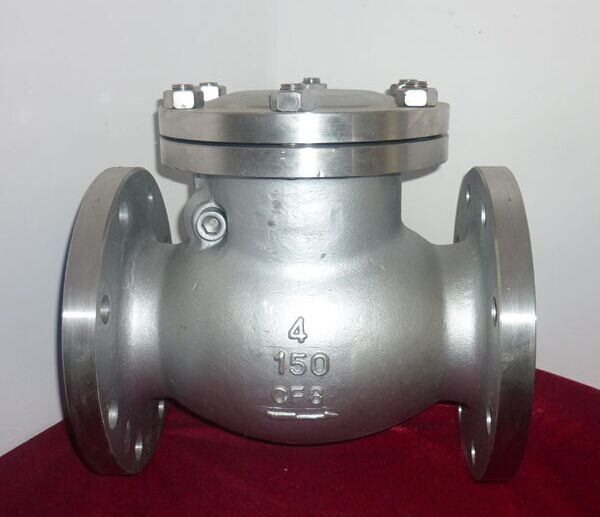

一、高溫高壓止回閥描述：
法蘭連接的旋啟式止回閥適用于公稱壓力PN1.6-25.0MPa，工作溫度-29-550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上。適用介質為：水、油品、蒸汽、酸性介質等。
二、高溫高壓止回閥標準與規范：
設計與制造
|
GB12235
|
結構長度
|
GB12221
|
壓力溫度等級
|
GB/T131 GB/T74 HG20604
|
連接法蘭
|
JB/T74～90 GB9113 HG20592-20635
|
試驗與檢驗
|
JB/T9092-1999 GB13927
|
三、高溫高壓止回閥閥體參數：
|
零件名稱
|
材料牌號
|
|
閥體
|
WCB
|
ZGCr5Mo
|
ZG1Cr18Ni9Ti
|
ZG1Cr18Ni12Mo2Ti
|
|
閥蓋
|
WCB
|
ZGCr5Mo
|
ZG1Cr18Ni9Ti
|
ZG1Cr18Ni12Mo2Ti
|
|
閥辨
|
WCB
|
ZGCr5Mo
|
ZG1Cr18Ni9Ti
|
ZG1Cr18Ni12Mo2Ti
|
|
閥桿
|
WCB
|
ZGCr5Mo
|
ZG1Cr18Ni9Ti
|
ZG1Cr18Ni12Mo2Ti
|
|
閥座
|
25
|
1Cr18N19T1
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
|
銷軸
|
1Cr17Ni2
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
|
密封環 墊片
|
包覆墊
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
四、高溫高壓止回閥型號參數：
|
配管法蘭
|
公稱壓力PN(MPa)
|
法蘭密封面
|
產品型號
|
|
JB/T74
GB9113
HG20592～
20635
|
1.6
|
凸面
|
H44H-16C
|
H44W-16R
|
H44W-16P
|
H44Y-16I
|
|
|
2.5
|
|
H44H-25
|
H44W-25R
|
H44W-25P
|
H44Y-25I
|
|
|
4.0
|
凹凸面
|
H44H-40
|
H44W-40R
|
H44W-40P
|
H44Y-40I
|
|
|
6.4
|
|
H44H-64
|
H44W-64R
|
H44W-64P
|
H44Y-64I
|
|
|
10.0
|
|
H44H-100
|
H44W-100R
|
H44W-100P
|
H44Y-100I
|
|
|
16.0
|
|
H44H-160
|
H44W-160R
|
H44W-160P
|
H44Y-160I
|
|
|
25.0
|
|
H44H-250
|
H44W-250R
|
H44W-250P
|
H44Y-250I
|
五、高溫高壓止回閥性能規范：
|
公稱壓力PN(MPa)
|
試驗壓力(MPa)
|
適用溫度(℃)
|
適用介質
|
|
強度試驗
|
密封試驗
|
WCB
|
Cr5Mo
|
1Cr18Ni12Mo2Ti
|
1Cr18Ni9Ti
|
|
1.6
|
2.4
|
1.8
|
≤425
|
≤550
|
≤200
|
≤200
|
水、油品、
蒸汽、酸性
介質
|
|
2.5
|
3.8
|
2.8
|
|
4.0
|
6.0
|
4.4
|
|
6.4
|
9.6
|
7.1
|
|
10.0
|
15.0
|
11.0
|
—
|
|
16.0
|
24.0
|
17.6
|
|
25.0
|
37.0
|
27.5
|
六、 維修保養
1、閥門應存干燥通風的室內，通路兩端須密封。
2、長期存放的閥門應定期檢查，清除污物，并在加工面上涂防銹油。
3、安裝后，應定期進行檢查，主要檢查項目:
(1)密封面磨損情況。
(2)閥桿和閥桿螺母的梯形螺紋磨損情況。
(3)填料是否過時失效，如有損壞應及時更換。
(4)閥門檢修裝配后，應進行密封性能試驗。
