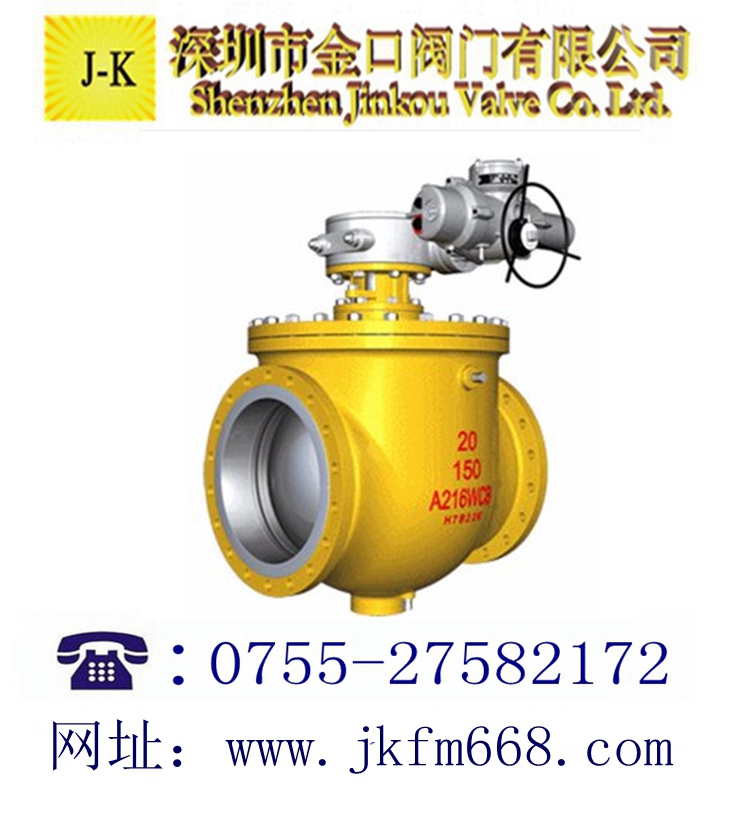

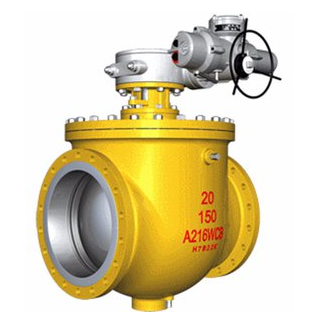

SZQ947N上裝式電動球閥
上裝式電動球閥結構特點：
1.上裝式結構。對裝在管路上的閥門可直接在管路上檢查與維修，減少停車時間提高效益。
2.使用壽命長。中法蘭選用抗張、抗壓的金屬墊片增強抗溫，耐腐蝕性能有效延長使用壽命。
3.防止誤操作。開關帶鎖定裝置有效防止誤操作，確保閥門處于正確位置。
上裝式固定球閥產品特點
整體式閥體設計,上裝式樞軸固定支持,法蘭結構
整體式樞軸固定球桿設計
雙阻塞泄放功能
高強度整體式球桿結構,確保了球體的精確定位
樞軸采用防吹出保護結構
2組O型密封圈,加上閥桿上的防火填料結構,有效地防止泄露
防腐蝕,低摩擦系數的軸承
因可鎳波紋彈簧使尼龍密封的金屬閥座向球移動,具有進口和出口雙向密封功能
性能優越的標準尼龍和PEEK閥座,確保了低壓狀態下的有效密封
密封劑住入器設計,在緊急狀態下可住入密封膠,對閥桿或閥座進行密封
采用獨特的閥座可縮回技術,在線可更換球桿,閥桿密封圈金屬閥座及波紋彈簧
扭矩減少到最小,便于閥門操作
球桿與閥體有效接觸的,性能優越的防靜電接地設備
預置驅動裝置平臺及螺孔,隨時可裝配驅動裝置

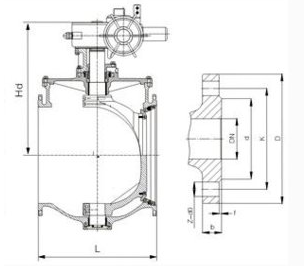

上裝式電動球閥結構圖：
上裝式電動球閥主要外型及連接尺寸表：
|
Size
|
G
|
L
|
H1
|
H2
|
W
|
Weight
|
|
in
|
mm
|
mm
|
mm
|
mm
|
mm
|
kg
|
|
2
|
51
|
292
|
170
|
76
|
285
|
46
|
|
3
|
76
|
356
|
21
|
95
|
285
|
83
|
|
4
|
102
|
432
|
250
|
115
|
400
|
156
|
|
6
|
152
|
559
|
265
|
140
|
*400
|
256
|
|
8
|
203
|
660
|
355
|
172
|
*400
|
453
|
|
10
|
254
|
787
|
385
|
203
|
*600
|
622
|
|
12
|
305
|
838
|
400
|
242
|
*600
|
747
|
|
14
|
337
|
889
|
450
|
267
|
*600
|
959
|
|
16
|
387
|
991
|
510
|
299
|
*600
|
1220
|
|
18
|
438
|
1092
|
565
|
318
|
*600
|
1640
|
|
20
|
489
|
1194
|
620
|
349
|
*600
|
2118
|
|
24
|
591
|
1397
|
680
|
407
|
*700
|
2950
|
Class300
|
Size
|
G
|
L
|
H1
|
H2
|
W
|
Weight
|
|
mm
|
mm
|
mm
|
mm
|
mm
|
mm
|
kg
|
|
2
|
51
|
292
|
170
|
83
|
285
|
49
|
|
3
|
76
|
356
|
21
|
105
|
285
|
87
|
|
4
|
102
|
432
|
250
|
127
|
400
|
164
|
|
6
|
152
|
559
|
265
|
159
|
*400
|
272
|
|
8
|
203
|
660
|
355
|
191
|
*500
|
479
|
|
10
|
254
|
787
|
385
|
777
|
*600
|
657
|
|
12
|
305
|
838
|
400
|
261
|
*600
|
783
|
|
14
|
337
|
889
|
450
|
292
|
*600
|
1007
|
|
16
|
387
|
991
|
510
|
324
|
*600
|
1281
|
|
18
|
438
|
1092
|
565
|
256
|
*700
|
1722
|
|
20
|
489
|
1194
|
620
|
388
|
*700
|
9994
|
|
24
|
591
|
1397
|
680
|
457
|
*760
|
3100
|
