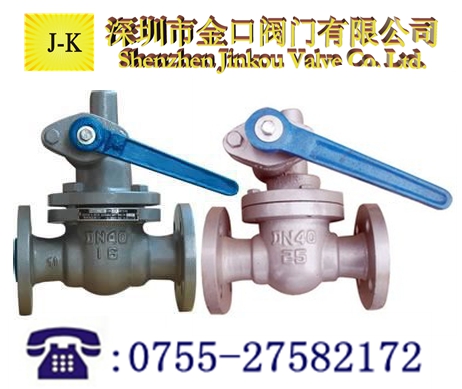

一、手動快速排污閘閥概述
快速排污閥是由閘閥演變而來的，利用齒輪轉90℃帶動閥桿提升實現開啟和關閉的目的。快速排污閥不僅結構簡單、密封性好，而且體積小，重量輕、材料耗用少、安裝尺寸小，特別是驅動力矩小，操作簡便，易實現快速啟閉。

二、手動快速排污閘閥結構原理

快速排污閥是直接依靠介質壓力產生的作用力來幫助作用于閥瓣上的機械荷密封的，作用在閥瓣上的機械載荷主要是來自壓縮彈簧，這種幾乎是固定的機械載荷。雖然對于壓縮彈簧，加載的排污閥可以通過調整彈簧力來達到良好密封，但密封壓差必須足夠強，以保證足夠的密封力，從而在閥正常運行時達到密封。密封壓差還應小于啟閉壓差，以確保開啟靈活。

三、手動快速排污閘閥采用主要標準：

設計制造	GB/T12237-1989
檢驗和試驗	GB/T13927-1992
法蘭尺寸	JB79-59
壓力--溫度等級	GB9131
壓縮彈簧	GB/T1239.2
結構長度	JB/T6900-93
標志	GB/T12220-1989

四、手動快速排污閘閥性能規范：

型號	Z44H  Z48H
壓力	1.6	2.5	4.0
適用溫度	≤350℃
適用介質	水、蒸氣

五、主要零件材料

零件名稱	材料
閥體 閥蓋	鑄鋼WCB
閥桿 齒輪軸	鉻不銹鋼2Cr13
閥瓣 閥座	鉻不銹鋼2Cr13
填 料	石墨石棉繩
手 柄	鑄鋼WCB
彈 簧	磷銅絲

六、維修保養
 1、閥門應存干燥通風的室內，通路兩端須密封。
 2、長期存放的閥門應定期檢查，清除污物，并在加工面上涂防銹油。
 3、安裝后，應定期進行檢查，主要檢查項目:
 (1)密封面磨損情況。
 (2)閥桿和閥桿螺母的梯形螺紋磨損情況。
 (3)填料是否過時失效，如有損壞應及時更換。
 (4)閥門檢修裝配后，應進行密封性能試驗。

七、售后服務
感謝您選購本公司閥門產品，本公司產品質量保證，價格合理，貨到快捷，售后到位。本產品嚴格按照ISO9001國家質量體系標準進行質量控制。質量問題三個月包換，保修一年
