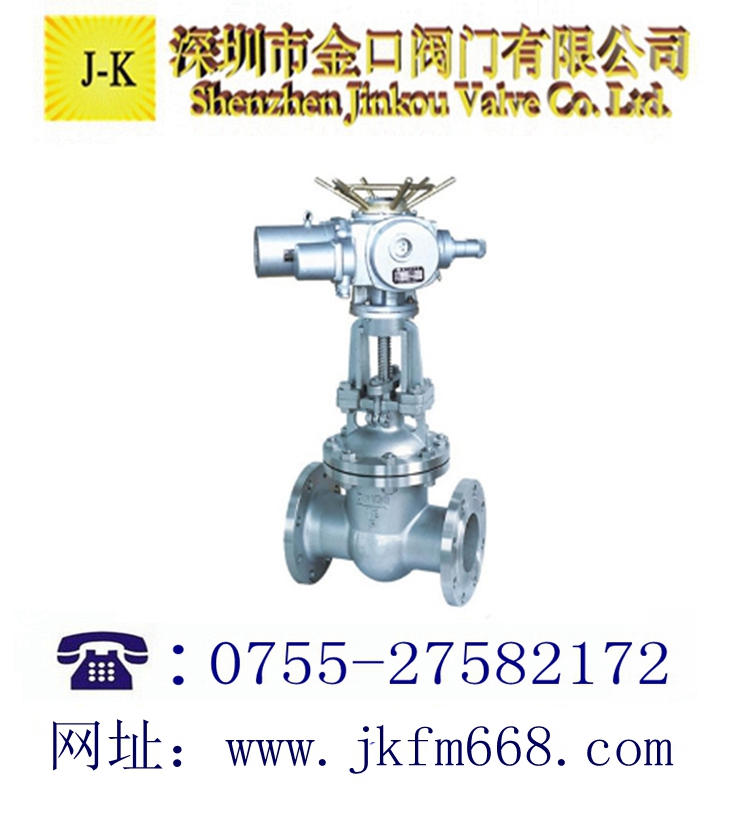

電動不銹鋼低溫閘閥概述:
DZ941W不銹鋼低溫閘閥通常指工作溫度低于-40℃的閥門，廣泛應用于液化 天然氣，液化石油氣體和其它低溫行業。深圳金口公司目前可制造適用溫達-196℃的閘閥，全部零件采用液氮進行低溫預處理，完全避免使用過程中密封處 泄露，照成不必要的流量損失。法蘭低溫閘閥和普通閘閥的區別在于低溫閘閥可以 耐低溫，而普通閘閥在遇見低溫介質的工況下可能會發生泄漏，或者爆裂等問題， 不銹鋼低溫閘閥在將鑄件全部通過液氮進行低溫預處理，使得鋼制成分變得稀松， 成分更加集中，在走低溫介質的時候，材質不會發生大的變化，使得該產品工作性 能更穩定，使用壽命更加長。
DZ941W電動不銹鋼法蘭閘閥又稱閘板閥或閘門閥，應用最廣泛的一種閥門。它是 通過閘板的升降來控制閥門的啟閉，閘板垂直于流體方向，改變閘板與閥座間相對 位置即可改變通道大小。
DZ941W電動不銹鋼法蘭閘閥具有以下優點：
1、流體阻力小 , 密封面受介質的忡刷和侵蝕小。
2、開閉較省力。
3、介質流向不受限制 , 不擾流、不降低壓力。
4、形體簡單 , 結構長度短，制造工藝性好，適用范圍廣。
DZ941W電動閘閥是由電動、法蘭連接、明桿楔式剛性單閘板，閥座密封面材料 為不銹鋼，公稱壓力 PN16~PN200，閥門材料為不銹鋼的閘閥。
|
DZ941W 型 PN16~PN200 不銹鋼楔式閘閥主要性能參數
|
|
型號
|
PN
|
工作壓力/MPa
|
適用溫度/℃
|
適用介質
|
|
DZ941W-16P~200P
|
16~200
|
4.0~10.0
|
≤200
|
硝酸類介質
|
|
DZ941W-16R~200R
|
醋酸類介質
|
DZ941W電動不銹鋼法蘭閘閥零部件材料
|
型號
|
材料
|
|
DZ941W-16P~20
|
閥體、閥蓋
|
閘板
|
填料
|
|
DZ941W-16R~200R
|
鉻鎳不銹鋼
|
鉻鎳不銹鋼
|
聚四氟乙烯
|
|
低溫閘閥技術要求
|
低溫閘閥主要材料
|
|
設計、制造及驗收按JB/T 7749-95
|
閥體、閥蓋：不銹鋼
|
|
主體材料：LCB、LF1、LF3、LC3、CF8、F304
|
閥桿： 1Cr18Ni9Ti
|
|
結構長度按GB/T 12221-1989標準
|
閘板、閥座密封面： 堆焊硬質合金
|
|
法蘭連接尺寸按JB/T 79-1994標準
|
閥桿螺母： 鋁青銅
|
|
適用溫度：-46～196°C
|
墊片： 低溫石棉、蠟浸石棉橡膠板
|
|
閥門的檢驗和試驗按JB/T 9092-1999標準
|
填料： 柔性石墨、聚四氟乙烯、浸四氟乙烯石棉繩
|
電動不銹鋼低溫閘閥：
1、為防止中腔異常升壓，在閘板的進口側設置了泄壓孔
2、根據閥門的工作溫度確定閥蓋的頂部長度，確保閥桿填料的可靠密封
3、根據工作溫度合理選用填料，墊片等零件的材料
4、嚴格控制材料的化學成份及低溫沖擊韌性等力學性能指標
5、采用多種配管法蘭標準及密封面型式，適用于各種工程需要
Z941W-16P、Z941W-16R 型不銹鋼楔式閘閥
|
DN
|
L
|
D
|
D1
|
D2
|
b
|
f
|
z×Φd
|
H
|
重量/Kg
|
|
50
|
250
|
160
|
125
|
100
|
16
|
3
|
4×Φ18
|
653
|
59
|
|
65
|
265
|
180
|
145
|
120
|
18
|
3
|
4×Φ18
|
665
|
62
|
|
80
|
280
|
195
|
160
|
135
|
20
|
3
|
8×Φ18
|
725
|
74
|
|
100
|
300
|
215
|
180
|
155
|
20
|
3
|
8×Φ18
|
787
|
92
|
|
125
|
325
|
245
|
210
|
185
|
22
|
3
|
8×Φ18
|
902
|
152
|
|
150
|
350
|
280
|
240
|
210
|
24
|
3
|
8×Φ23
|
955
|
161
|
|
200
|
400
|
335
|
295
|
265
|
26
|
3
|
12×Φ23
|
1105
|
219
|
|
250
|
450
|
405
|
355
|
320
|
30
|
3
|
12×Φ25
|
1343
|
376
|
|
300
|
550
|
460
|
410
|
375
|
30
|
4
|
12×Φ25
|
1516
|
484
|
|
350
|
550
|
520
|
470
|
435
|
34
|
4
|
16×Φ25
|
1678
|
695
|
|
400
|
600
|
580
|
525
|
485
|
36
|
4
|
16×Φ30
|
1849
|
977
|
|
450
|
650
|
640
|
585
|
545
|
40
|
4
|
20×Φ30
|
1937
|
1033
|
|
500
|
700
|
705
|
650
|
608
|
44
|
4
|
20×Φ34
|
2234
|
1087
|
|
600
|
800
|
840
|
770
|
718
|
48
|
5
|
20×Φ41
|
2432
|
1357
|
|
700
|
900
|
910
|
840
|
788
|
50
|
5
|
24×Φ41
|
2489
|
1481
|
|
800
|
1000
|
1020
|
950
|
898
|
52
|
5
|
24×Φ41
|
2643
|
1845
|
Z941W-25P、Z941W-25R 型不銹鋼楔式閘閥
|
DN
|
L
|
D
|
D1
|
D2
|
b
|
f
|
z×Φd
|
H
|
重量/Kg
|
|
50
|
250
|
160
|
125
|
100
|
20
|
3
|
4×Φ18
|
653
|
64
|
|
65
|
265
|
180
|
145
|
120
|
22
|
3
|
8×Φ23
|
665
|
65
|
|
80
|
280
|
195
|
160
|
135
|
22
|
3
|
8×Φ18
|
725
|
79
|
|
100
|
300
|
230
|
190
|
160
|
24
|
3
|
8×Φ23
|
787
|
98
|
|
125
|
325
|
270
|
220
|
188
|
28
|
3
|
8×Φ25
|
902
|
154
|
|
200
|
400
|
360
|
250
|
218
|
30
|
3
|
8×Φ25
|
955
|
168
|
|
250
|
450
|
425
|
370
|
332
|
36
|
3
|
12×Φ30
|
1343
|
390
|
|
300
|
500
|
485
|
430
|
390
|
40
|
4
|
16×Φ30
|
1516
|
505
|
|
350
|
550
|
550
|
490
|
448
|
44
|
4
|
16×Φ34
|
1678
|
736
|
|
400
|
600
|
610
|
550
|
505
|
48
|
4
|
16×Φ34
|
1849
|
1027
|
|
450
|
650
|
660
|
600
|
555
|
50
|
4
|
20×Φ34
|
1937
|
1139
|
|
500
|
700
|
730
|
660
|
610
|
52
|
4
|
20×Φ41
|
2234
|
1228
|
|
600
|
800
|
840
|
770
|
718
|
56
|
5
|
20×Φ41
|
2432
|
1502
|
|
700
|
900
|
955
|
875
|
815
|
60
|
5
|
24×Φ48
|
2489
|
1617
|
|
800
|
1000
|
1070
|
990
|
930
|
64
|
5
|
24×Φ48
|
2643
|
1923
|
