止回閥的安裝及使用

止回閥的定義：止回閥又稱逆止閥，逆止門，它的作用是防止流體在事故情況下倒流，保證流體向單一方向流動，保證了管道設備的安全。  逆止門一般裝在閥門前邊，如果逆止門不動作或是損壞可以隔離處理。我們的加藥逆止門就壞過好幾次，把加藥泵都弄壞了，然后關上截止閥，修復逆止門，要是在閥門后，那就只有關閥門了，也就是逆止門不起作用了，還必須能停爐后才能處理。所以設計都在閥門前面，是有道理的。  止回閥的安裝位置  旋啟式止回閥一般安裝在水平管道上，如果安裝在立管上，介質流向必須是從下往上；升降式止回閥分為直通式和立升式兩種，前者安裝在水平管道上，后者安裝在立管上。  一般都將止回閥裝在泵出口，而氣體止回閥最好裝在泵進口。因為氣體止回閥多為球形升降式，為了保證氣體泵正常工作時密封球的穩定，防止裝在出口時產生的阻力，裝在垂直進口管上就可以讓密封球處于靜止狀態，而當泵停止運轉時，靠出口氣體的返回作用，將密封球頂起進行密封。

 旋啟式止回閥安裝位置不妥限制，通常安裝于水平管路，但也可以安裝于垂直管路或傾料管路上。

直通式升降式止回閥應安裝于水平管路上,立式升降式止回閥和底閥一般安裝在垂直管路上,并且介質自下而上流動。

止回閥安裝在哪個位置—止回閥定義

止回閥又稱逆止閥，逆止門，它的作用是防止流體在事故情況下倒流，保證流體向單一方向流動，保證了管道設備的安全。逆止門一般裝在閥門前邊，如果逆止門不動作或是損壞可以隔離處理。我們的加藥逆止門就壞過好幾次，把加藥泵都弄壞了，然后關上截止閥，修復逆止門，要是在閥門后，那就只有關閥門了，也就是逆止門不起作用了，還必須能停爐后才能處理。所以設計都在閥門前面，是有道理的。

止回閥安裝在哪個位置—安裝位置

止回閥安裝在管道轉彎彎頭或垂直方向落差較大的地方，也是防止水錘對管道的影響及破壞，所以應該裝在4處，防止回水對水表的沖擊。

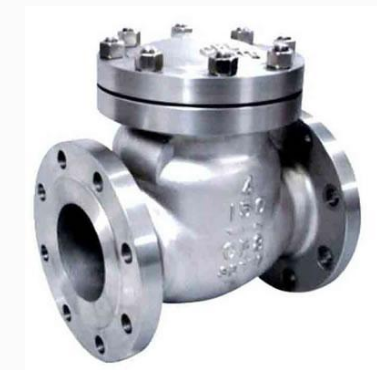

旋啟式止回閥：旋啟式止回閥的閥瓣呈圓盤狀，繞閥座通道的轉軸作旋轉運動，因閥內通道成流線形，流動阻力比升降式止回閥小，適用于低流速和流動不常變化的大口徑場合，但不宜用于脈動流，其密封性能不及升降式。旋啟式止回閥分單瓣式、雙瓣式和多半式三種，這三種形式主要按閥門口徑來分，目的是為了防止介質停止流動或倒流時，減弱水力沖擊。

升降式止回閥：閥瓣沿著閥體垂直中心線滑動的止回閥，升降式止回閥只能安裝在水平管道上，在高壓小口徑止回閥上閥瓣可采用圓球。升降式止回閥的閥體形狀與截止閥一樣(可與截止閥通用)，因此它的流體阻力系數較大。其結構與截止閥相似，閥體和閥瓣與截止閥相同。閥瓣上部和閥蓋下部加工有導向套簡，閥瓣導向簡可在閥盞導向簡內自由升降，當介質順流時，閥瓣靠介質推力開啟，當介質停流時，閥瓣靠自垂降落在閥座上，起阻止介質逆流作用。直通式升降止回閥介質進出口通道方向與閥座通道方向垂直;立式升降式止回閥，其介質進出口通道方向與閥座通道方向相同，其流動阻力較直通式小。碟式止回閥：閥瓣圍繞閥座內的銷軸旋轉的止回閥。碟式止回閥結構簡單，只能安裝在水平管道上，密封性較差。

以上就是小編為您介紹的止回閥的作用及安裝位置，希望可以幫到有需求的朋友們。在對管路系統進行設計時，應注意不同類型止回閥的安裝方向，而且大型止回閥應避免承受重，使之不會受到管道壓力影響。同時止回閥的產品質量對于整體管路質量的影響也是很大的。
