電磁閥的結構形式選用和密封件材料使用場所

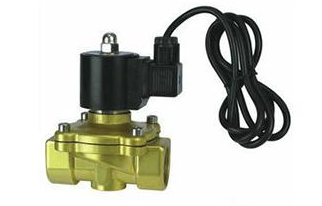

 直動式電磁閥

     有常閉型和常開型兩種。常閉型斷電時呈關閉狀態，當線圈通電時產生電磁力，使鐵心克服彈簧力同靜鐵芯吸合直接開啟閥，介質呈通路，當線圈斷電時電磁力消失，動鐵芯在彈簧的作用下復位，直接關閉閥口，介質不通。結構簡單，動作可靠，在零壓差和微真空下正常工作。常開型正好相反。如小于Φ6流量通徑的電磁閥。

特點：真空、負壓、零壓時能正常工作，但路徑一般不小于25mm。

 分布直動式電磁閥

 原理：它是一種直動和先導式相結合的原理，當出口與入口沒有壓差時。通電后，電磁力直接把先導小閥和主閥關閉件依次向  上提起，閥門打開，當入口與出口達到啟動壓差時通電后，電磁力先打開先導小閥，主閥下腔壓力上升，上腔壓力下降，向下  移動，使閥門關閉。

 特點：在零差或真空、高壓時亦能可靠工作，但功率較大，要求必須水平安裝，如：ZQDF,RSPS,ZCZ等。

 先導式電磁閥

 原理：通電時，電磁力把先導孔打開，上腔室壓力迅速下降，在關閉件周圍形成上低下高的壓差，流體壓力推動關閉件向上 移 動，閥門打開；斷電時，彈簧力把孔關閉，入口壓力通過旁通孔迅速進入上腔室在關閉件周圍迅速形成上高下低的壓差，流體壓力推動關閉件向下移動，關閉閥門。常開式原理正好相反。

特點：流體壓力范圍上限較高，可任意安裝（需定制），但必須滿足流體壓差條件。如RSP,PS,ZCZ等。

電磁閥的密封材料有三種：

1、NBR丁腈橡膠。

丁腈橡膠還具有良好的耐水性、氣密性及優良的粘結性能。廣泛用于制各種耐油橡膠制品、多種耐油墊圈、墊片、套管、軟包裝、軟膠管、印染膠輥、電纜膠材料等，在汽車、航空、石油、復印等行業中成為必不可少的彈性材料。

2、EPDM三元乙丙橡膠。

三元乙丙本質上是無極性的，對極性溶液和化學物具有抗性，吸水率低，具有良好的絕緣特性。

3、氟橡膠(FKM)。

氟橡膠一般廣泛用于電磁閥、汽機車、乙等品、化工廠之密封件，氟橡膠使用溫度范圍-20℃～260℃。

常用密封件材料綜述

（在不同場所的動態情況下使用，因此有關數據僅供考）

1、NBR丁晴橡膠

主要用于膜片，O形圈和密封件，適用于大多數的氣體、水液、輕油等，介質溫度在-10
℃到80℃可以使用。

2、EPDM三元乙丙膠

主要用于BPR溫度范圍以上場合：如（熱水、低壓蒸汽）同樣適用于大多數的氣體、水液。介質溫度在-20℃到140℃可以使用。注意：EPDM不適用于油。

3、PTFE聚四氟乙烯

幾乎可以適用于所有的液體。但其具有‘冷流動’特點。作為動態的密封件，特別是的常溫氣體下容易產生泄漏現象。

4、VITON氟橡膠

主要用于NBR，EPDM不能適用的場所，可以使用更多的氣體、水液、機油、汽油、溶劑等。介質溫度在-20℃到170℃可以使用。

常用壓力單位換算

 1kgf/cm2=1bar=0.1Mpa=14.2233psi    1psi=0.069bar
